制藥行業企業在生產中涉及的VOCs環節有：物料的投加和卸放、化學反應、萃取/提取、蒸餾/精餾、結晶、離心、過濾、干燥、配料、混合、攪拌、包裝、移動缸及設備零件清洗、研磨、造粒、切片、壓塊、分離精制后VOCs母液收集、真空排氣、循環槽（罐）、焦化生產冷鼓、庫區焦油各類儲槽及苯儲槽等環節。不同環節采用不同的空氣凈化處理方式。特殊藥品生產設施排放的藥塵廢氣，需要采取更高效更繁瑣的凈化處理。下面是制藥行業典型的生產工藝及VOCs排放環節示意圖。

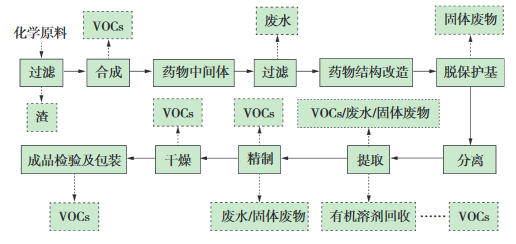

化學合成類制藥典型生產工藝及VOCs排放環節示意圖

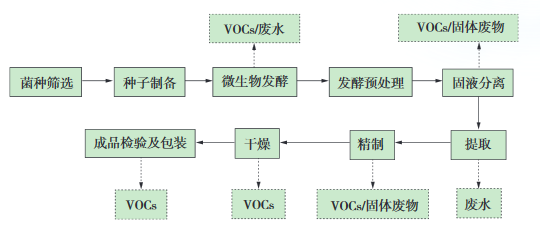

發酵制藥典型生產工藝及VOCs排放環節示意圖

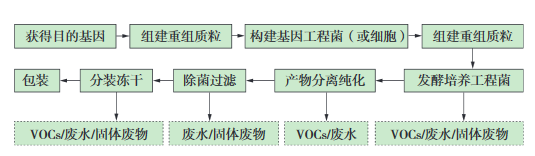

生物工程類制藥典型生產工藝及VOCs排放環節示意圖

--摘自生態環境部《重點行業企業揮發性有機物現場檢查指南（試行）》
